Plans d'extension maison : le guide complet pour votre projet

L'importance stratégique du plan d'agrandissement

Votre plan extension maison n'est pas qu'un dessin, c'est un outil d'anticipation indispensable. Sur le plan architectural, il permet de résoudre l'équation complexe de la circulation intérieure. Une extension mal implantée peut transformer une pièce de vie en lieu de passage sombre. Le document permet donc de travailler sur la fluidité et l'apport de lumière naturelle, souvent via l'ajout de baies vitrées ou de puits de jour. C'est une étape clé pour agrandir son espace de vie tout en valorisant son patrimoine. Selon les données de l'ADEME (BâtiZoom 2024), les extensions et surélévations représentent une part croissante de l'activité résidentielle, avec notamment 28,5 % des projets de ce type désormais réalisés en bois pour allier légèreté structurelle et performance thermique.

Sur le plan financier, des schémas détaillés sont la seule garantie d'obtenir des devis d'artisans fermes et définitifs. Sans côtes précises ni spécifications de matériaux, les entreprises de bâtiment appliquent des marges de sécurité qui gonflent artificiellement le prix. Enfin, c'est une sécurité juridique : le plan d'extension maison fait foi en cas de litige sur l'implantation ou les dimensions de l'ouvrage fini.

Quels sont les différents types de plans pour votre agrandissement ?

La réalisation d'un dossier d'agrandissement complet nécessite une série de pièces graphiques complémentaires. Il est fréquent de s'inspirer d'un modèle existant pour définir ses besoins. Chaque plan d'extension maison remplit un rôle spécifique :

Les étapes clés pour concevoir ses plans extension maison

La création d'un tel dossier ne suit pas un tracé linéaire, mais un processus structuré qui garantit la cohérence du projet. De l'étude de terrain à la modélisation finale, chaque phase permet de lever des incertitudes techniques et d'affiner le budget. Voici les étapes indispensables pour transformer une idée en un document technique exploitable par les professionnels du bâtiment. Le choix de la méthode pour agrandir dépendra de la configuration de votre terrain.

1. Le relevé de l'existant et l'analyse du terrain

Avant de dessiner le moindre trait de votre plan extension maison, il est impératif de réaliser un relevé précis de votre habitation actuelle. Cette étape consiste à mesurer les dimensions réelles des murs, les hauteurs sous plafond, ainsi que l'emplacement des ouvertures et des réseaux (eau, électricité, évacuation). L'analyse du terrain est tout aussi cruciale : l'orientation solaire, la nature du sol et l'emplacement des arbres influenceront directement la forme de l'agrandissement et le choix des fondations sur le document.

2. L'élaboration de l'esquisse et du pré-projet

L'esquisse est la première représentation visuelle de vos besoins. À ce stade, vous pouvez comparer chaque modèle de structure pour trouver celui qui s'adapte le mieux à votre quotidien. À cette étape, on travaille sur les volumes et la circulation. Votre projet commence à prendre forme en plaçant les futures cloisons et en réfléchissant à la liaison avec la maison d'origine. C'est le moment idéal pour tester plusieurs configurations : une extension de plain-pied, une surélévation de toiture ou une forme en L. Cette phase permet de valider que la surface créée répond bien à vos attentes quotidiennes.

3. La mise au propre technique et le choix des matériaux

Une fois le volume validé, le plan extension maison doit intégrer les spécificités techniques. On y précise l'épaisseur des murs isolants, le type de charpente et la nature des matériaux (ossature bois, parpaing, brique). C'est également à ce stade que l'on définit l'emplacement exact des menuiseries. Un dossier technique précis doit indiquer les cotes de chaque pièce, les surfaces de plancher calculées et les niveaux d'altimétrie pour s'assurer que le sol de l'extension sera parfaitement aligné avec celui de l'existant.

4. La validation réglementaire et administrative

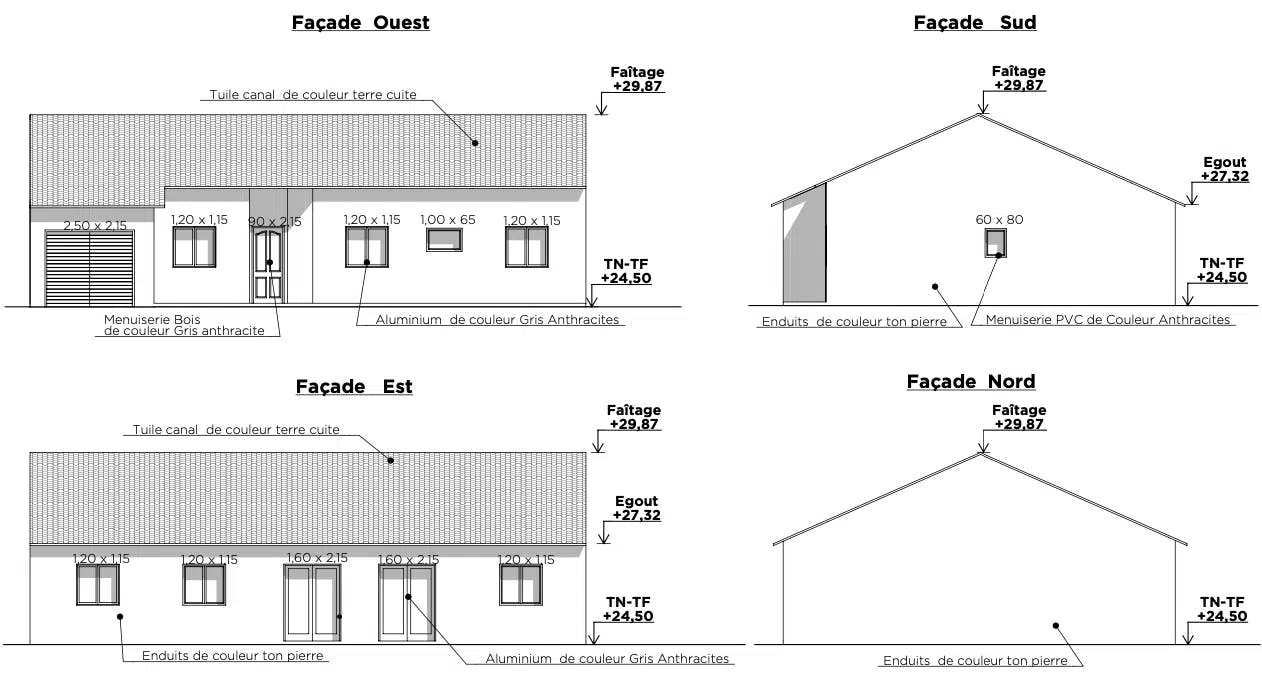

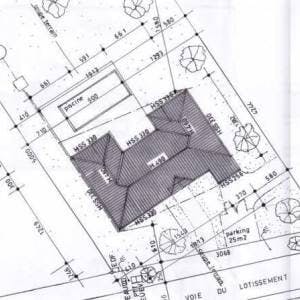

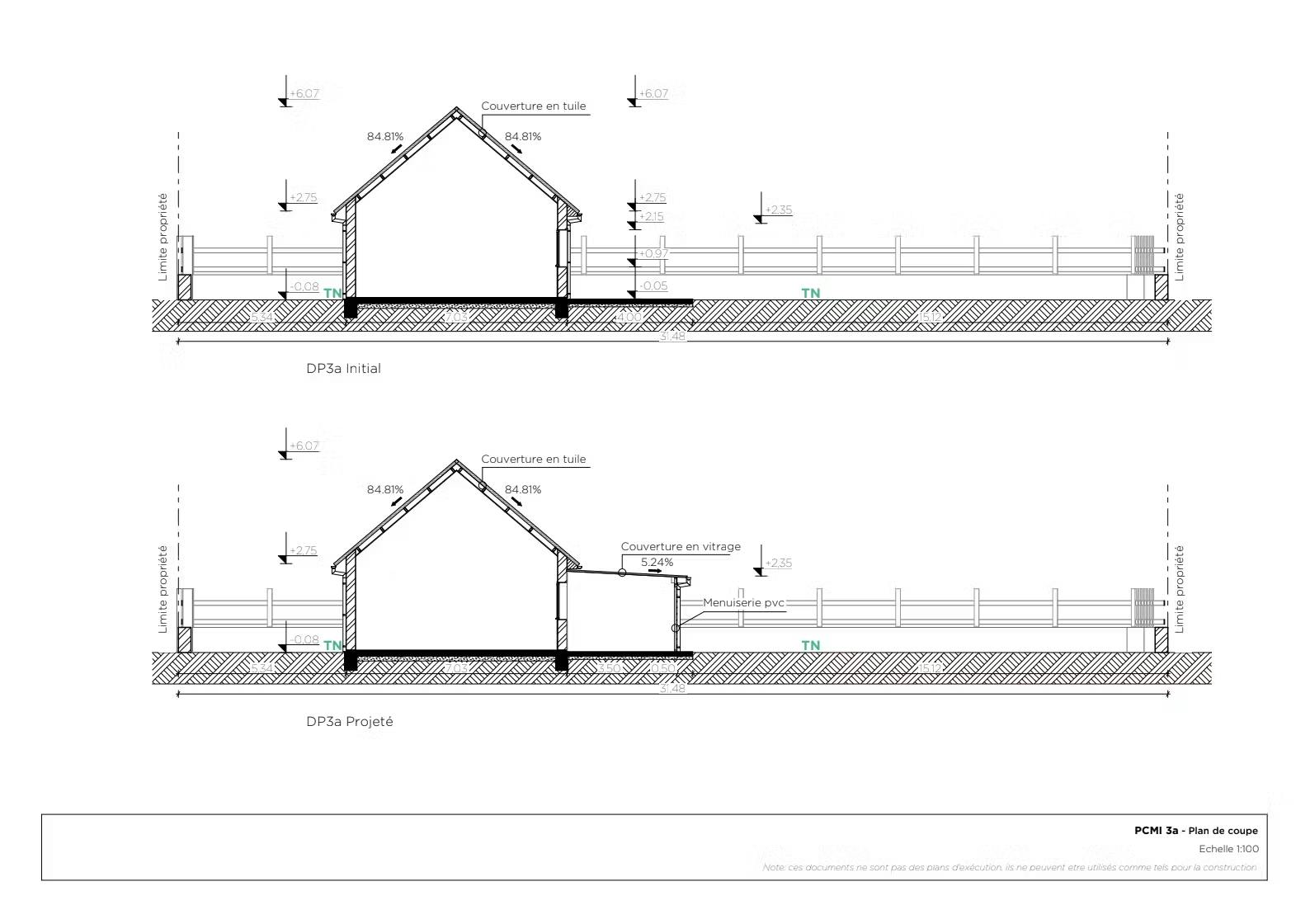

Avant de figer définitivement vos tracés, une confrontation avec les règles d'urbanisme est nécessaire. Il faut vérifier que le projet respecte les prospects (distances par rapport aux voisins) et les servitudes éventuelles. Une fois les pièces graphiques finalisées (plan de masse, façades, coupes), elles sont intégrées au dossier de permis de construire ou à la déclaration préalable. Cette étape administrative est le juge de paix qui autorise officiellement le passage du papier au chantier.

Qui peut dessiner vos plans extension maison ?

Le choix du concepteur de votre futur espace dépend de la surface créée et du niveau de personnalisation souhaité :

• L'architecte : Son intervention est obligatoire si la surface de plancher totale de votre demeure dépasse 150 m² après travaux. Au-delà de la signature, l'expert apporte une expertise sur l'optimisation des volumes et la gestion des contraintes structurelles complexes, comme la reprise en sous-œuvre. Le portail officiel Service-Public.fr rappelle une règle stricte : « Le recours à un architecte est obligatoire pour l'agrandissement d'une construction existante si la surface de plancher ou l'emprise au sol après travaux dépasse 150 m² »
• Le maître d'œuvre : C'est le partenaire idéal pour un accompagnement technique. Il réalise les documents d'exécution et coordonne les différents corps d'état (maçons, charpentiers, électriciens).
• Le dessinateur indépendant : Pour des projets plus simples ou des déclarations préalables de travaux, il propose des tarifs attractifs pour réaliser vos plans extension maison dans les règles de l'art, sans pour autant assurer le suivi de chantier.
• Le constructeur d'extensions : Si vous passez par un contrat "clés en main", le bureau d'études interne réalise les schémas en se basant souvent sur un modèle de base issu de leurs précédentes extensions qu'ils adaptent à votre configuration.

Comment intégrer les contraintes du PLU dans vos plans ?

Le Plan Local d'Urbanisme (PLU) est le document qui dicte ce que vous avez le droit de dessiner sur votre plan extension maison. Ignorer ces règles mène systématiquement au refus du permis de construire.

Le PLU définit notamment l'emprise au sol autorisée pour ne pas trop densifier le terrain. Il impose aussi des distances minimales par rapport aux voisins (généralement 3 mètres ou implantation en limite séparative). Certaines extensions ne sont autorisées que sous conditions de matériaux précis. L'aspect esthétique est également cadré : certaines communes interdisent le toit plat ou imposent une couleur de menuiserie spécifique. Une lecture attentive du PLU en amont de la création de votre dossier technique évite de perdre des mois en modifications administratives.

Les points techniques critiques sur un plan extension maison

La conception technique d'un projet d'agrandissement doit anticiper les points de friction entre l'ancien et le nouveau :

• La liaison des fondations : Le schéma doit prévoir un joint de dilatation. On ne soude jamais les fondations neuves aux anciennes car elles ne travaillent pas de la même manière, ce qui risquerait de provoquer des fissures.
• L'étanchéité de la toiture : La jonction entre deux toits est une zone sensible. Le plan extension maison doit détailler les solins et les zingueries pour garantir que l'eau ne s'infiltrera pas à la couture des deux bâtiments.
• L'ouverture des murs porteurs : Créer un passage nécessite souvent de casser un mur de façade. Le dessin doit inclure les calculs de descente de charges et le type de linteau (IPN ou béton armé) à poser.
• La performance énergétique (RE2020) : L'étude doit intégrer l'épaisseur des isolants et la position des ponts thermiques pour que l'agrandissement soit confortable en hiver comme en été et réponde aux normes de construction actuelles.

L’intégration des matériaux dans votre plan extension maison

Dans la conception d'un nouvel espace, le choix des matériaux n'est pas qu'une affaire d'esthétique : c'est un paramètre technique qui dicte la précision du dessin. Chaque matériau possède ses propres caractéristiques de densité, de résistance et d'isolation, ce qui modifie directement l'épaisseur des parois sur vos schémas.

• L'impact sur l'épaisseur des parois : Un plan extension maison pour une structure en ossature bois présentera des murs de 25 à 30 cm, alors qu'une solution en brique pourra nécessiter jusqu'à 40 cm. Cette différence, reportée scrupuleusement, impacte la surface habitable réelle calculée.
• La gestion des descentes de charges : Le matériau choisi détermine le poids de la structure. Si vous dessinez un projet pour une surélévation, le choix de matériaux légers est souvent privilégié. Ces calculs de charge doivent être intégrés dans les plans de coupe techniques.
• La continuité esthétique sur les façades : Votre plan extension maison doit mentionner précisément la nature des parements (enduit, bois, pierre ou zinc). La justesse de cette information est cruciale pour l'obtention de l'autorisation d'urbanisme.
• Les détails de jonction technique : Le document doit prévoir comment les matériaux neufs vont "rencontrer" les anciens. L'utilisation de joints de dilatation doit apparaître sur les plans de détails pour garantir l'étanchéité à l'air et à l'eau.
